Fotosel Gövde Bağlama
1271 Serisi
1270 Serisi
| Hatve | 12.7 mm / 0,5 inch |
| Bant Yüzeyi | Kapalı Yüzey |
| Minimum Genişlik | 50 mm |
| Açıklık Oranı (%) | 0 |
| Profil | T25 |
| Kenar Duvarı | 50 mm - 100 mm |
| Pim Çapı | Ø 5 mm kendinden kilitli |
| Onay | FDA ve EU |
| Kavis | Yok |
| Renk | Beyaz, Mavi |
| Temizlenebilirlik | İyi |
| Bant Kalınlığı | 10 mm |
| Bant Genişlik Ölçüleri | 50 mm ve katları olarak çoğalır |
Teknik Özellikler
| BANT MALZEMESİ | PP | PE | POM | ||
|---|---|---|---|---|---|
| PİM MALZEMESİ | PP | PE | PP | PA | |
| Nominal Çekme Kuvveti (Fn) | N/m lb/ft | 11000 754 | 6000 411 | 16000 1096 | 18000 1233 |
| Sıcaklık Dirençleri | °C °F | 5/105 40/220 | -70/65 -94/150 | 5/93 40/200 | -40/93 -40/200 |
| Bant Ağırlığı mB | kg/m² lb/sqft | 5.8 1.20 | 6.2 1.27 | 8.7 1.78 | 8.7 1.78 |
Standart Bant Genişlikleri
| mm (nom.) | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | etc. |
| inch (nom.) | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | etc. |

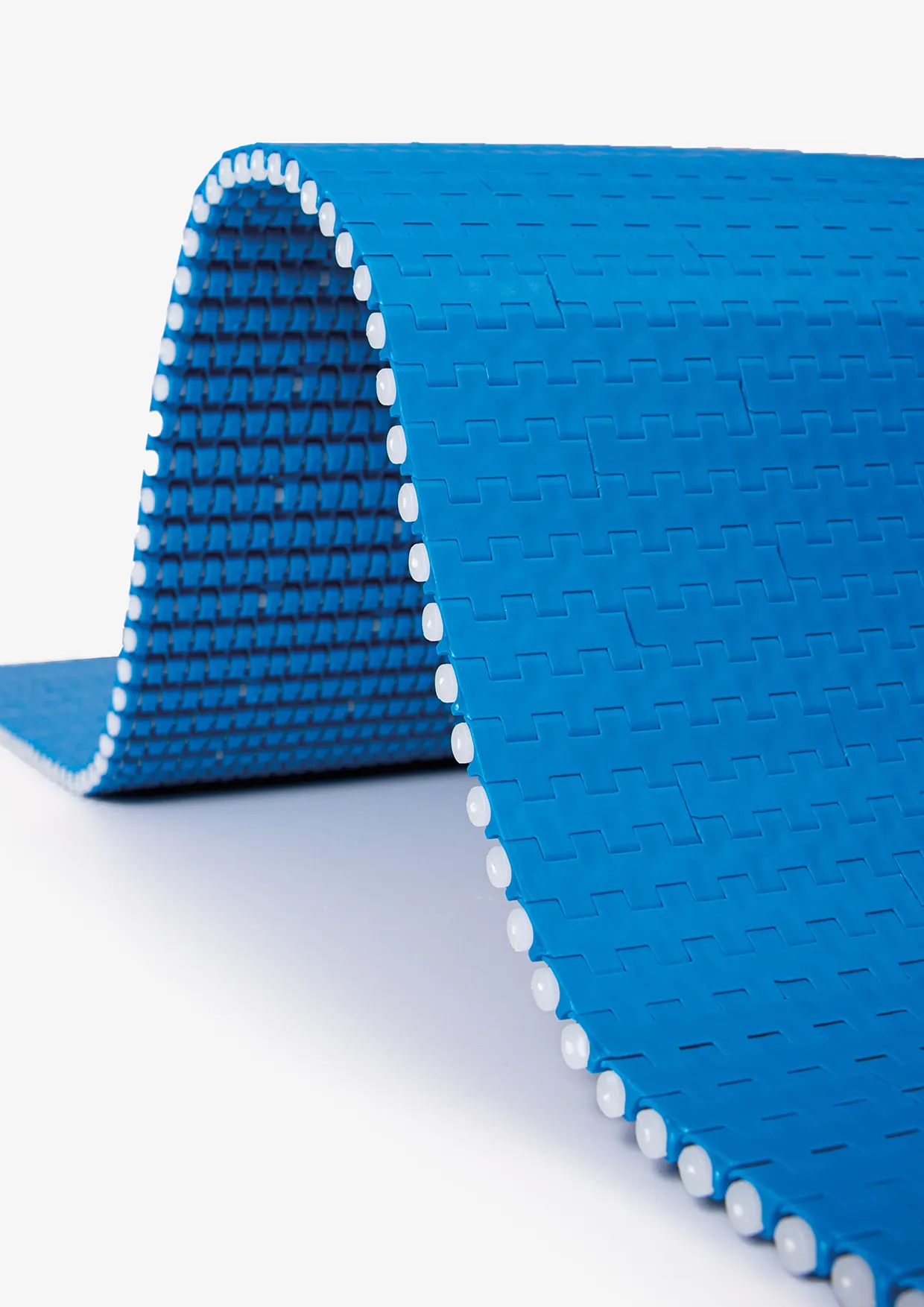

- 1270 Serisi modüler bantlar 12,7 mm (0,5’’) hatveli 10 mm kalınlığında olup özellikle yüksek hızlı konveyörler ve minimum dönüş çapı gereken geçişlerin gerektiği alanlar için tasarlanmıştır.
- Kırmızı ve beyaz et sektöründe genel amaçlı taşıma paketleme ve metal detektörü konveyörleri,
- Deniz ürünleri sektöründe genel amaçlı taşıma, seçme, control, tartma ve sınıflandırma konveyörler,
- Ekmek sektöründe genel amaçlı taşıma,soğutma ve paketleme konveyörleri,
- İçecek sektöründe genel amaçlı taşıma, biriktirme, paletleme ve palet çözmede,
- Kutu üretim,dolum hatlarında boş ve dolu kutu taşımada ve biriktirme konveyörlerinde,
- Oluklu mukavva üretim hatlarında kullanılır.
- Kapalı yüzeyli, çekme mukavemeti yüksek bir banttır.
- POM, PP ve PE olarak üretilir.
Aksesuarlar
Dişliler
| Diş Sayısı | Diş Dibi (Di) mm/inch | Diş Üstü (Do) mm/inch | B mm/inch | A mm/inch | Kare Göbek (Q) mm/inch | Yuvarlak Göbek (R) mm/inch | Üretim Şekli |
|---|---|---|---|---|---|---|---|
| Z19 | 68,5 / 2.69 | 78,0 / 2.54 | 20 / 0.79 | 40 / 1.57 | 25-40 / 1-1.5 | 25-30 / 1-1.25 | TALAŞLI |
| Z24 | 88,7 / 3.49 | 98,8 / 3.89 | 20 / 0.79 | 40 / 1.57 | 25-40 / 1-1.5 | 25-30 / 1-1.25 | TALAŞLI |
| Z28 | 105,0 / 4.13 | 115,2 / 4.53 | 20 / 0.79 | 40 / 1.57 | 25-40 / 1-1.5 | 25-30 / 1-1.25 | TALAŞLI |
| Z30 | 113,0 / 4.44 | 123,3 / 4.85 | 20 / 0.79 | 40 / 1.57 | 25-40 / 1-1.5 | 25-30 / 1-1.25 | TALAŞLI |
| Z36 | 137,5 / 5.41 | 148,0 / 5.82 | 20 / 0.79 | 40 / 1.57 | 25-40 / 1-1.5 | 25-30 / 1-1.25 | TALAŞLI |
Mühendislik Bilgisi
| Dişli Yerleşimi | A | B | C | E | X | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Pitch Diameter | Diş Sayısı | |||||||||||
| inch | mm | inch | mm | inch | mm | inch | mm | inch | mm | inch | mm | |
| 2.89 | 73,4 | 19 | 1.36 | 34,5 | 1.67 | 42,5 | 2.83 | 72,0 | 2.09 | 53,0 | 0.39 | 10,0 |
| 3.69 | 93,8 | 24 | 1.73 | 44,0 | 1.89 | 48,0 | 3.23 | 82,0 | 2.48 | 63,0 | 0.39 | 10,0 |
| 4.33 | 110,1 | 28 | 2.07 | 52,5 | 2.05 | 52,0 | 3.86 | 98,0 | 2.80 | 71,0 | 0.39 | 10,0 |
| 4.66 | 118,3 | 30 | 2.24 | 57,0 | 2.13 | 54,0 | 4.02 | 102,0 | 2.95 | 75,0 | 0.39 | 10,0 |
| 5.62 | 142,7 | 36 | 2.72 | 69,0 | 2.35 | 59,8 | 4.96 | 126,0 | 3.43 | 87,0 | 0.39 | 10,0 |
