2504 Serisi
MB 02-29/2,5 Yan Profil
5000 Serisi

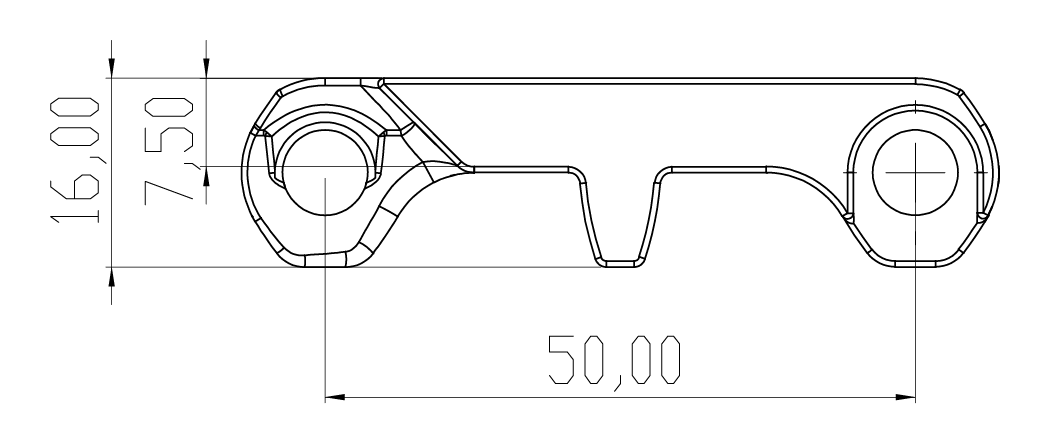

| Hatve | 50 mm / 1,97 inch |
| Bant Yüzeyi | Kapalı Yüzey |
| Minimum Genişlik | 75 mm |
| Açıklık Oranı (%) | 0 |
| Profil | T25, T50, T75, T100, T150, AT100 |
| Kenar Duvarı | Yok |
| Pim Çapı | Ø 7 mm kendinden kilitli |
| Onay | FDA ve EU |
| Kavis | Yok |
| Renk | Beyaz, Mavi |
| Temizlenebilirlik | Çok İyi |
| Bant Kalınlığı | 16 mm |
| Bant Genişlik Ölçüleri | 75 mm ve katları olarak çoğalır |
Teknik Özellikler
| BANT MALZEMESİ | POM | POM | POM | PP | PP | PE | PE | |
|---|---|---|---|---|---|---|---|---|
| PİM MALZEMESİ | PA | POM | PE | PP | POM | POM | PE | |
| Nominal Çekme Kuvveti (Fn) | N/m lb/ft | 30000 2055 | 30000 2055 | 18000 1233 | 18000 1233 | 18000 1233 | 10000 685 | 10000 685 |
| Sıcaklık Dirençleri | °C °F | -40 / +93 -40 / +200 | -40 / +93 -40 / +200 | -40 / +65 -40 / +150 | +5 / +105 +40 / +220 | +5 / +105 +40 / +220 | -40 / +65 +40 / +150 | -70 / +65 -50 / +150 |
| Bant Ağırlığı mB | kg/m² lb/sqft | 13.5 2.77 | 13.5 2.77 | 13.5 2.77 | 9.0 1.85 | 9.0 1.85 | 9.4 1.93 | 9.4 1.93 |
Standart Bant Genişlikleri
| mm (nom.) | 75 | 150 | 225 | 300 | 375 | 450 | 525 | 600 | 675 | 750 | 825 | 900 | 975 | 1050 | etc. |
| inch (nom.) | 3 | 6 | 9 | 12 | 15 | 18 | 21 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | etc. |
- 5000 Serisi modüler bantlar değişik bir çok sektörde çeşitli amaçlar ile kullanıma uygundur.
- Kırmızı ve beyaz et sektöründe genel amaçlı taşıma ve eleme konveyörleri.
- Deniz ürünleri sektöründe genel amaçlı taşıma, seçme, kontrol ve yıkama konveyörleri.
- Meyve ve sebze sektöründe genel amaçlı taşıma ve eleme konveyör uygulamaları.
- Şişe taşıma ve dolum sektöründe paletleme ve palet çözme konveyörlerinde.
- Kutu dolum hatlarında boş ve dolu kutu taşıma konveyör uygulamaları.
- Lojistik sektöründe ürün ayırma, tokatlama konveyör uygulamaları.
- Oluklu mukavva üretim hatlarında konveyör uygulamaları.
- Lastik üretim hatları konveyör uygulamaları.
- Gıda sektöründe çok amaçlı kurutma konveyörleri.
- Unlu mamüller sektöründe soğutmave paketleme konveyörlerinde.
- Zeytin sektöründe çok çeşitli konveyör uygulamalarında kullanılır.
- Yapısı itibari ile çok güçlüdür.
Aksesuarlar
Dişliler
| DİŞLİ SAYISI | Di mm/inch | Do mm/inch | B mm/inch | A mm/inch | Square Bore (Q) mm/inch | Round Bore (R) mm/inch | ÜRETİM ŞEKLİ | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Square Type (Q | Round Type (R) | |||||||||
| Z6 | 67 / 2.63 | 91 / 3.58 | 30,0 / 1.18 | 35 / 1.37 | 40 | 1.5 | 25-30 | 1-1.25 | KALIPLI İMALAT-POM | TALAŞLI İMALAT |
| Z8 | 102 / 4.01 | 121 / 4.76 | 30,0 / 1.18 | 35 / 1.37 | 40 | 1.5 | 25-30 | 1-1.25 | KALIPLI İMALAT-POM | TALAŞLI İMALAT |
| Z10 | 136 / 5.35 | 155 / 6.10 | 30,0 / 1.18 | 35 / 1.37 | 40 | 1.5 | 30 | 1.25 | KALIPLI İMALAT-POM | TALAŞLI İMALAT |
| Z12 | 165 / 6.49 | 185 / 7.28 | 30,0 / 1.18 | 35 / 1.37 | 40 | 1.5 | 30 | 1.25 | KALIPLI İMALAT-POM | TALAŞLI İMALAT |
* İsteğe göre diğer dişli ve göbek ölçüleri de talaşlı olarak üretilmektedir.
*Kalıplı İmalat Dişlilerimiz iki parçadırv.
50 Serisi Mühendislik Teknik Bilgisi
50 Serisi Konveyör Tahrik Çevresi Boyutları
| Sprockets Description | A | B | C | E | X | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Pitch Diameter | No.Teeth | Range (Bottom to Top) | ||||||||||
| mm | inch | mm | inch | mm | inch | mm | inch | mm | inch | mm | inch | |
| 76,0 | 3.00 | 6 | 41,6 | 1.64 | 43,8 | 1.72 | 74,3 | 2.92 | 69,3 | 2.73 | 16,0 | 0.63 |
| 111,0 | 4.37 | 8 | 57,8 | 2.28 | 52,7 | 2.08 | 107,4 | 4.23 | 85,4 | 3.36 | 16,0 | 0.63 |
| 145,0 | 5.7 | 10 | 73,3 | 2.89 | 60,5 | 2.38 | 140,3 | 5.52 | 101,3 | 3.99 | 16,0 | 0.63 |
| 174,0 | 6.85 | 12 | 89,3 | 3.52 | 65,5 | 2.58 | 174,6 | 6.87 | 118,8 | 4.68 | 16,0 | 0.63 |
