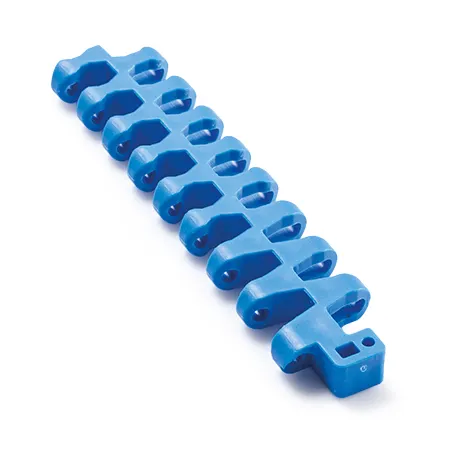

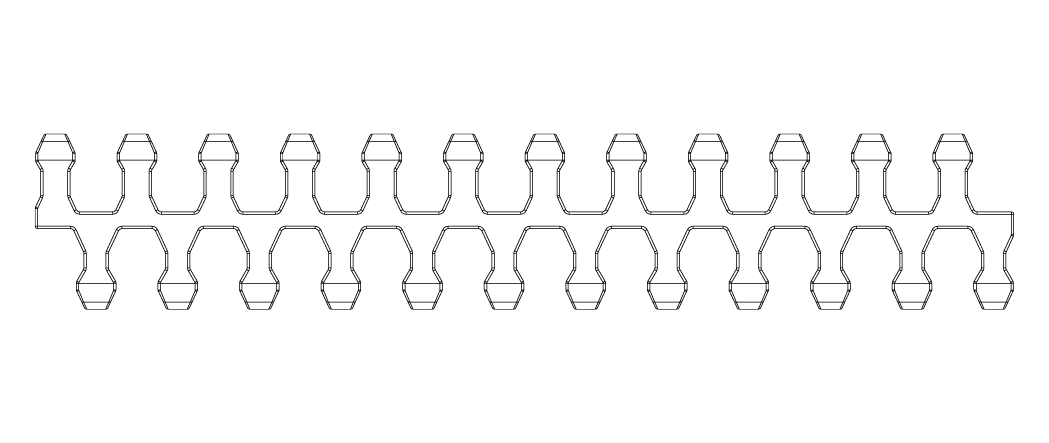

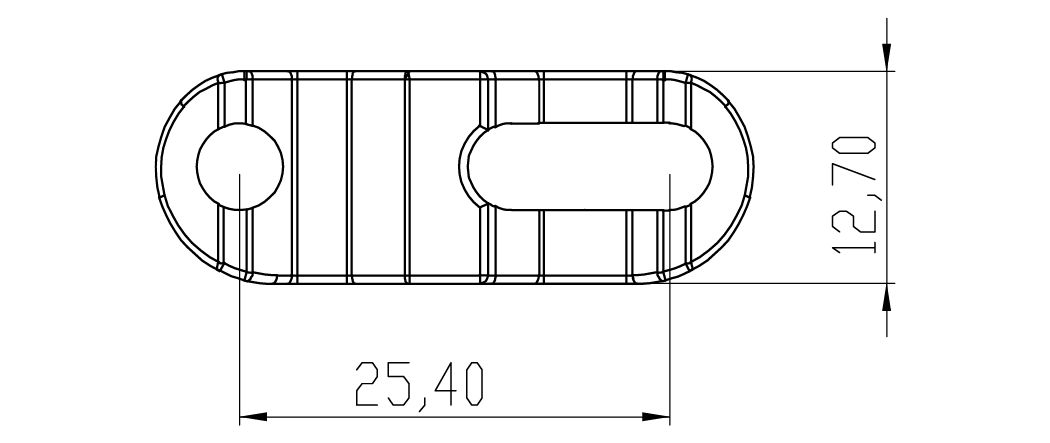

| Hatve | 25,4 mm / 1 inch |
| Bant Yüzeyi | Açık Yüzey |
| Minimum Genişlik | 250 mm |
| Açıklık Oranı (%) | 36 |
| Profil | Yok |
| Kenar Duvarı | Yok |
| Pim Çapı | Ø 5 mm kendinden kilitli |
| Onay | FDA ve EU |
| Kavis | Var |
| Renk | Beyaz, Mavi |
| Temizlenebilirlik | Çok İyi |
| Bant Kalınlığı | 12.7 mm |
| Bant Genişlik Ölçüleri | 50 mm ve katları olarak çoğalır |
Teknik Özellikler
| BANT MALZEMESİ | PP | POM | |||
|---|---|---|---|---|---|
| PİM MALZEMESİ | POM | PA | |||
| Nominal Çekme Kuvveti (Fn) | N/m lb/ft | 14000 959 | 14000 959 | 20000 1370 | |
| Nominal Çekme Kuvveti (Fn) Dönüşlerde | N/m lb/ft | 600 135 | 600 135 | 1100 247 | |
| Sıcaklık Dirençleri | °C °F | 5/93 40/220 | 5/105 40/200 | -40/93 -40/200 | |
| Bant Ağırlığı mB | kg/m² lb/sqft | 5.8 1.19 | 5.8 1.19 | 8.4 1.72 | |
Standart Bant Genişlikleri
| mm (nom.) | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | etc. |
| inch (nom.) | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | etc. |

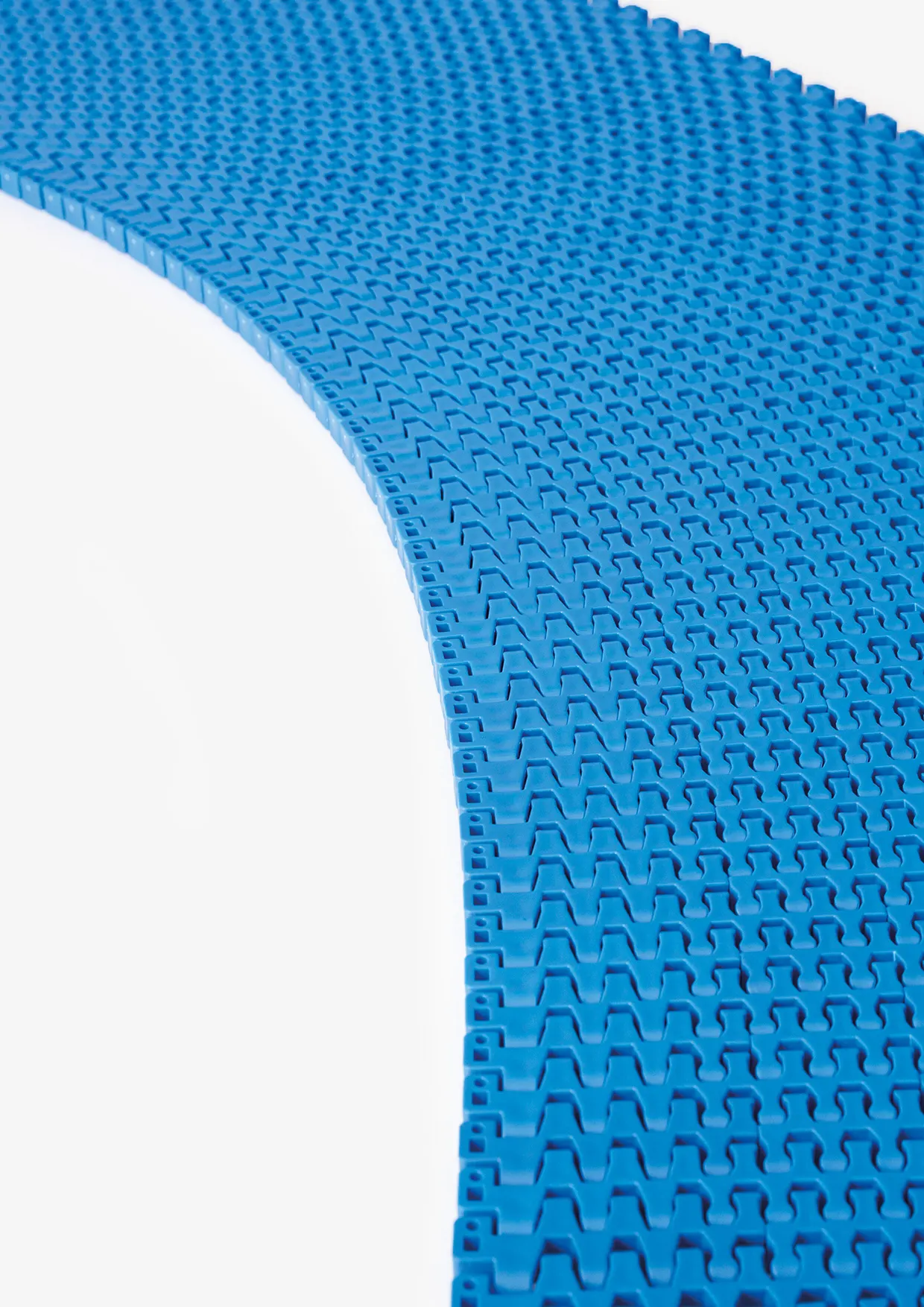

- 2504 serisi modüler bantlar genişliklerine göre değişen yığılma kat sayısına sahiptir.
- Her iki yönede dönebilir.
- Spiral araba parçası imalatı hatları, spiral akü dolu hatlarında.
- Dönüşlü konveyörlerde orta ve hafif yük uygulamalarında.
- Unlu mamüller sektöründe soğutma hatlarında.
- Deniz ürünleri sektöründe IQF hatlarında.
- Spiral dinlendirme, soğutma dondurma hatlarında
2504 Serisi Dönüşlü Bant Hesaplama

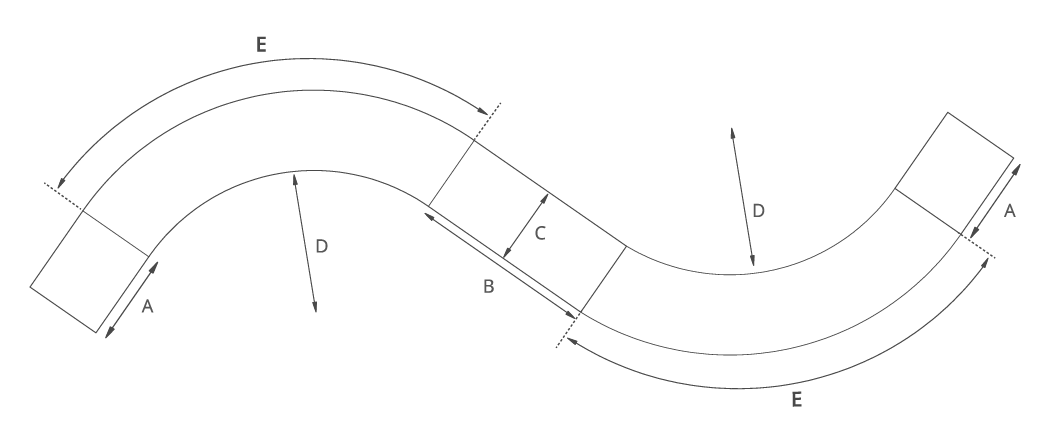

90° S Dönüşlü Bant Örneği
2504 Serisi Dönüşlü Bant Hesaplama Örneği
A: Tahrik Grubu ile Eğitim Başlangıç Noktası Arasındaki Mesafe = Bant Genişliği
B: İki Eğim Arası Olması Gereken Mesafe = 2 x Bant Genişliği ( Min. )
C: Bant Genişliği D: Dönebileceği Minimum İç Açı
E: Eğim Uzunluğu
Dönüş Faktörü =
Minimum İç Açı
Bant Genişliği
Minimum İç Açı = Dönüş Faktörü x Bant Genişliği
Örnek Hesaplama
Bant Genişliği : 250 mm 90°
Döner Bant Dönüş Faktörü : 1.39
D: 250 x 1,39 = 347,5 mm
A: 250 ( Min. Olması Gereken )
B: 2 x 250 = 500 mm ( Min. )
E: ( C + D ) x 3,14
4
Toplam Uzunluk = ( 2 x A ) + ( 2 x E )
NOT: Dönüş faktörü için lütfen iletişime geçiniz.
Aksesuarlar
| BANT MALZEMESİ | H | L | |||
|---|---|---|---|---|---|
| mm | inch | mm | inch | ||
| 25 | T | 25 | 0.98 | 100/150 | 3.94/5.90 |
| 50 | T | 50 | 1.97 | 100/150 | 3.94/5.90 |
| 100 | T | 100 | 3.94 | 100/150 | 3.94/5.90 |
| 50 | AT | 50 | 1.65 | 150/200 | 5.90/7,87 |
| 75 | AT | 75 | 2.95 | 150/200 | 5.90/7,87 |
| 100 | AT | 50 | 3.93 | 150/200 | 5.90/7,87 |
Dişliler
| DİŞLİ SAYISI | DİŞ ÜSTÜ
Ø DP | A1 | MERKEZ GENİŞİLİĞİ BL | KARE GÖBEKLER
Q | Ø YUVARLAK GÖBEKLER
R | STANDART MALZEME | ÜRETİM ŞEKLİ | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | inch | mm | inch | mm | inch | mm | inch | mm | inch | |||||
| İKİ PARÇA | 8 | 66.7 | 2.6 | 28.3 | 1.12 | 30 | 1.18 | 25 | 1 | POM | KALIPLI | |||
| TEK PARÇA | 10 | 82.5 | 3.3 | 36.3 | 1.43 | 30 | 1.18 | 40 | 1 / 1.5 | 30 | 1 | POM | KALIPLI | |
| İKİ PARÇA | 12 | 98.6 | 3.9 | 44.3 | 1.74 | 30 | 1.18 | 40 | 1 / 1.5 | 30 | 1 | POM | KALIPLI | |
| TEK PARÇA | 15 | 122.7 | 4,8 | 56.4 | 2.22 | 30 | 1.18 | 40 | 1 / 1.5 | 25 | 1 | POM | KALIPLI | |
| İKİ PARÇA | 16 | 130.8 | 5.2 | 60.4 | 2.38 | 30 | 1.18 | 40 | 1.5 | 30 | 1 | POM | KALIPLI | |
| İKİ PARÇA | 18 | 146.9 | 5.8 | 68.4 | 2.69 | 30 | 1.18 | 40 | 1.5 | 30 | 1 | POM | KALIPLI | |
| TEK PARÇA | 20 | 163.0 | 6.4 | 76.5 | 3.01 | 30 | 1.18 | 40 | 1.5 | 30-40 | 1 / 1.5 | POM | TALAŞLI | |
* Dişli ekseni ile kaydırıcı desteği ST arasındaki C mesafesi minimum 28 mm’dir (1,1”).
BE Bant
RC Dişli Tutucu
SP Dişli
b0 Bant Genişliği

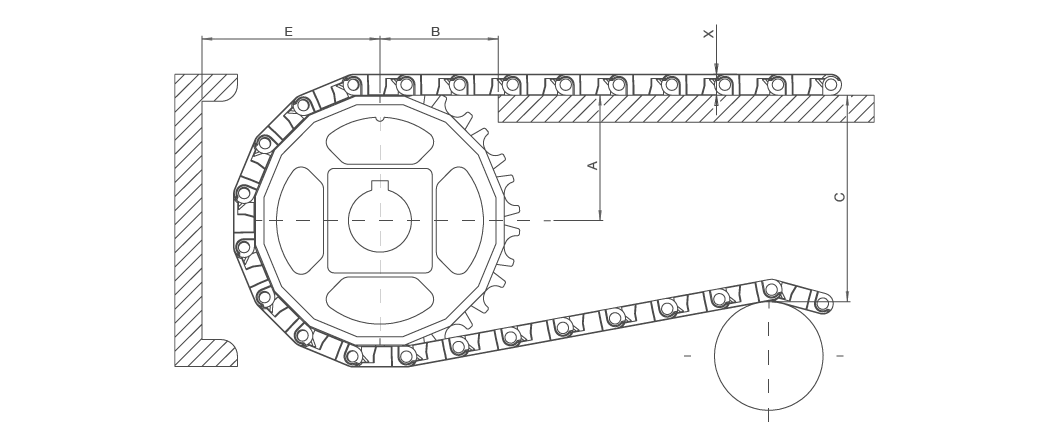

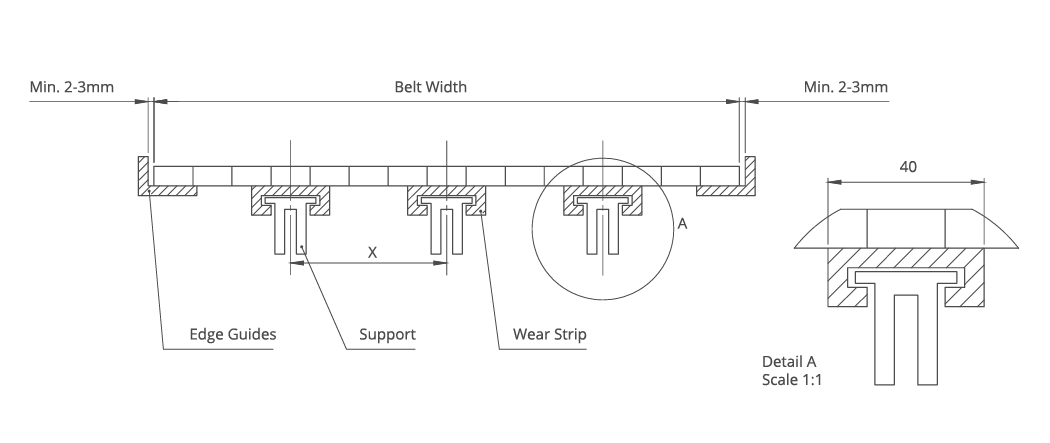

25 Serisi Teknik Bilgiler
A - ± 0,031” (1 mm) C - ± (Max.)
B - ± 0,125” (3 mm) E - ± (Max.)
| Sprockets Description | A | B | C | E | X | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Pitch Diameter | No.Teeth | Range (Bottom to Top) | ||||||||||
| mm | inch | mm | inch | mm | inch | mm | inch | mm | inch | mm | inch | |
| 60,5 | 2.38 | 8 | 29,2 | 1.15 | 39,4 | 1.55 | 49,5 | 1.95 | 49,2 | 1.94 | 10,0 | 0.39 |
| 78,0 | 3.07 | 10 | 37,1 | 1.46 | 45,0 | 1.77 | 66,1 | 2.60 | 57,1 | 2.25 | 10,0 | 0.39 |
| 95,0 | 3.74 | 12 | 44,8 | 1.76 | 50,1 | 1.97 | 82,3 | 3.24 | 64,8 | 2.55 | 10,0 | 0.39 |
| 119,5 | 4.70 | 15 | 56,4 | 2.22 | 56,7 | 2.23 | 106,1 | 4.18 | 76,4 | 3.01 | 10,0 | 0.39 |
| 127,5 | 5.02 | 16 | 60,2 | 2.37 | 60,5 | 2.38 | 113,2 | 4.46 | 81,5 | 3.21 | 10,0 | 0.39 |
| 145,0 | 5.71 | 18 | 69,3 | 2.73 | 62,3 | 2.45 | 131,8 | 5.19 | 89,3 | 3.51 | 10,0 | 0.39 |
