2535 GR Serisi
2504 Serisi
2555 Serisi

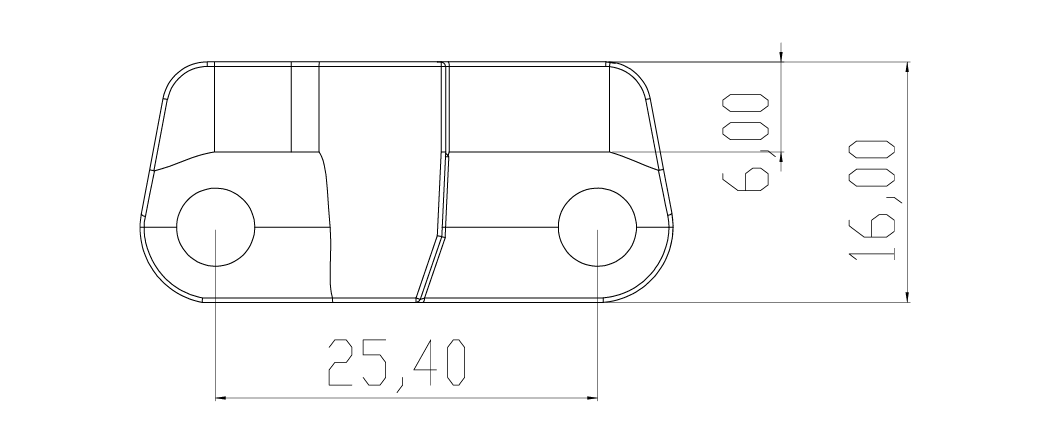

| Hatve | 25,4 mm / 1 inch |
| Bant Yüzeyi | Açık Yüzey |
| Minimum Genişlik | 150 mm |
| Açıklık Oranı (%) | 33 |
| Profil | Yok |
| Kenar Duvarı | Yok |
| Pim Çapı | Ø 5 mm kendinden kilitli |
| Onay | FDA ve EU |
| Kavis | Yok |
| Renk | Beyaz, Mavi |
| Temizlenebilirlik | Çok İyi |
| Bant Kalınlığı | 16 mm |
| Bant Genişlik Ölçüleri | 50 mm ve katları olarak çoğalır |
Teknik Özellikler
| BANT MALZEMESİ | PP | POM | |||
|---|---|---|---|---|---|
| PİM MALZEMESİ | PP | PA | |||
| Nominal Çekme Kuvveti (Fn) | N/m lb/ft | 16000 1096 | 19000 1300 | 27000 1850 | |
| Sıcaklık Dirençleri | °C °F | 5/105 40/220 | 5/93 40/200 | -40/93 -40/200 | |
| Bant Ağırlığı mB | kg/m² lb/sqft | 6.8 1.40 | 10.4 2.13 | 10.4 2.13 | |
Standart Bant Genişlikleri
| mm (nom.) | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | etc. |
| inch (nom.) | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 32 | etc. |

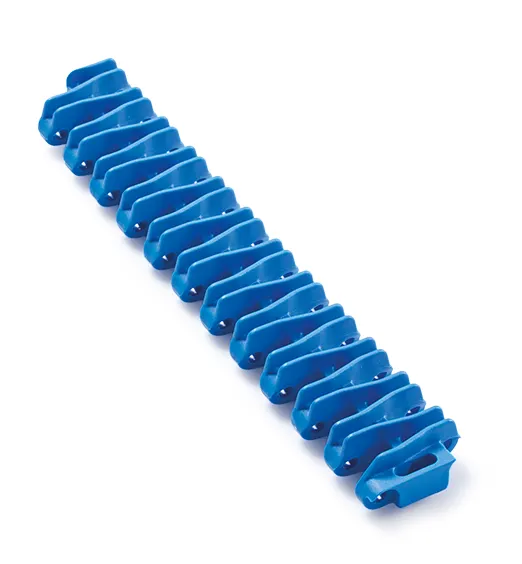

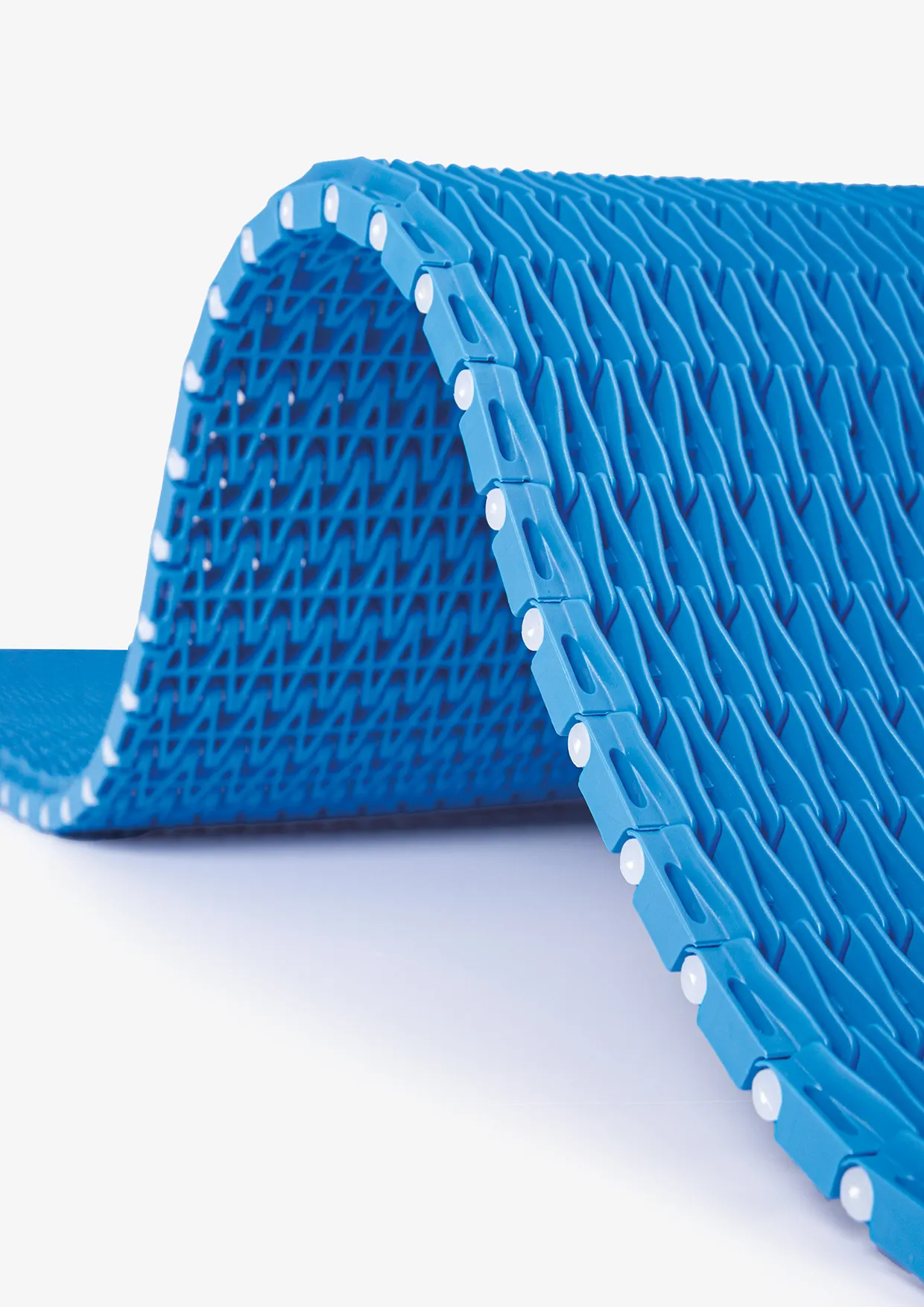

- 2555 Serisi modüler bantlar kaburgalı bantlardır.
- Düşük temas yüzeyinin gerekli olduğu ve geçiş tarağı kullanarak sarsıntısız geçiş yapabilen konveyör uygulamaları
- Teneke kutu,plastik şişe,karton vb.Ürünlerin tahrik ve avare kısımlarında,kısa mesafede taraklı geçişe imkan veren konveyör uygulamaları
- Kırmızı ve beyaz et sektöründe genel amaçlı taşıma ve eleme konveyörleri.
- Deniz ürünleri sektöründe genel amaçlı taşıma, seçme, kontrol ve yıkama konveyörleri.
- Meyve ve sebze sektöründe genel amaçlı taşıma ve eleme konveyör uygulamaları.
- Şişe taşıma ve dolum sektöründe paletleme ve palet çözme konveyörlerinde.
- Kutu dolum hatlarında boş ve dolu kutu taşıma konveyör uygulamaları.
- Lojistik sektöründe ürün ayırma, tokatlama konveyör uygulamaları.
- Oluklu mukavva üretim hatlarında konveyör uygulamaları.
- Lastik üretim hatları konveyör uygulamaları.
- Gıda sektöründe çok amaçlı kurutma konveyörleri.
- Unlu mamüller sektöründe soğutma ve paketleme konveyörlerinde.
- Zeytin sektöründe çok çeşitli konveyör uygulamalarında kullanılır.
- Yapısı itibari ile çok güçlüdür.
- Ürün temas yüzeyi düşük olup açık yüzeyi sayesinde kolay temizlenebilir.

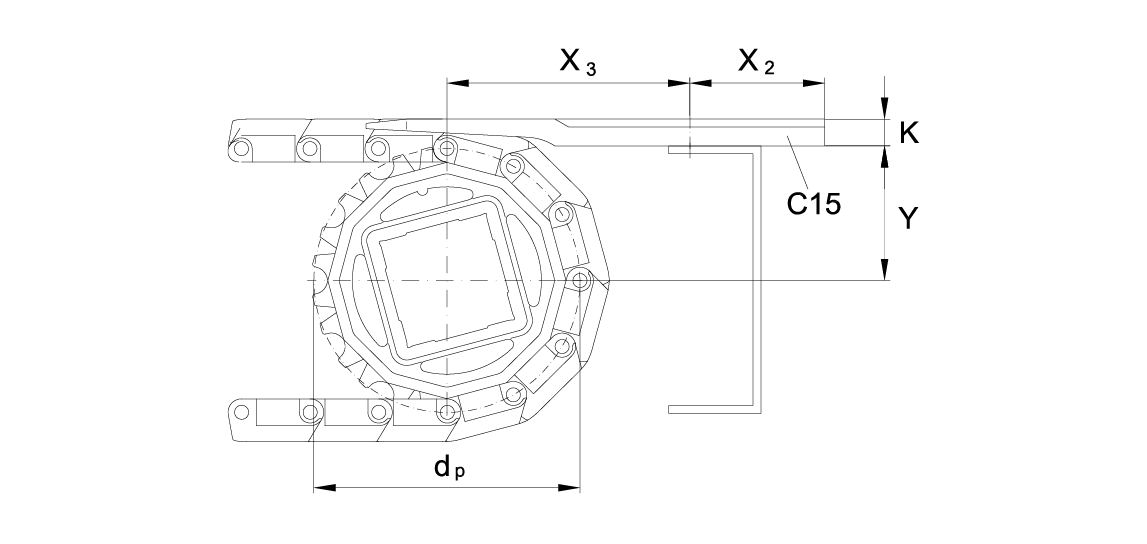

2555 Serisi Aksesuarlar
| DIMENSIONS | MM | INCH |
|---|---|---|
| W | 148 | 5.8 |
| WL | 170 | 7.5 |
| X1 | 70 | 2.75 |
| X2 | 50 | 2 |
| X3 | 80 - 90 | 3.2 - 3.5 |
| X4 | 80 | 3.2 |
| X5 | 70 | 2.75 |
| K | 10 | 0.4 |
| Y | dp /2 + 1 | dp /2 + 0.04 |

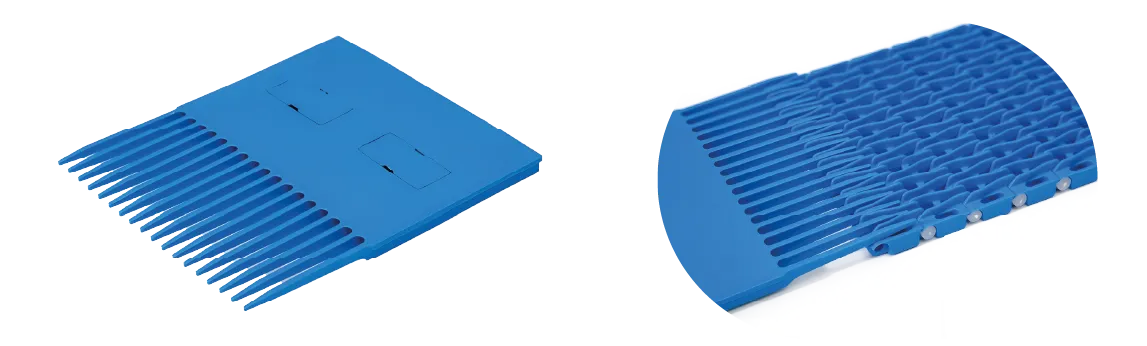

* Parmak transfer plakaları
| MATERIAL | ACETAL DRY (WET) |
|---|---|
| Temperature ¡C range ¡F | -40 / 90 (-40 / 60) -40 / 195 (-40 / 140) |
* Diğer malzemeler.

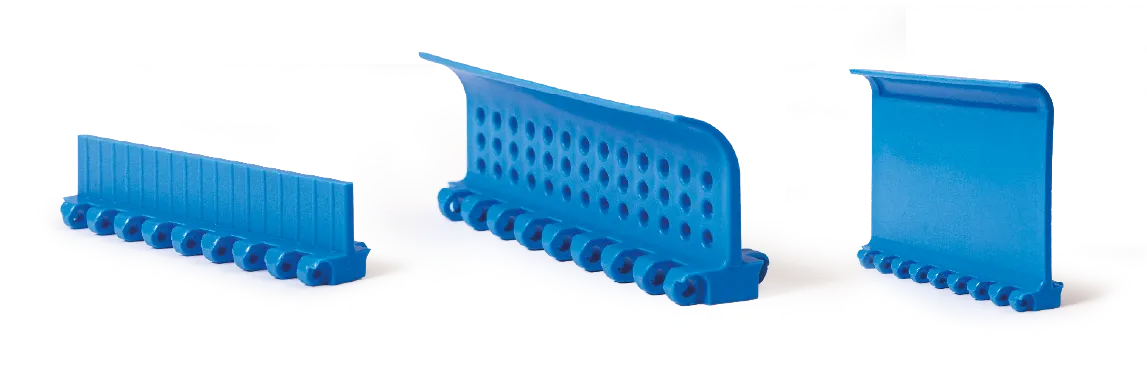

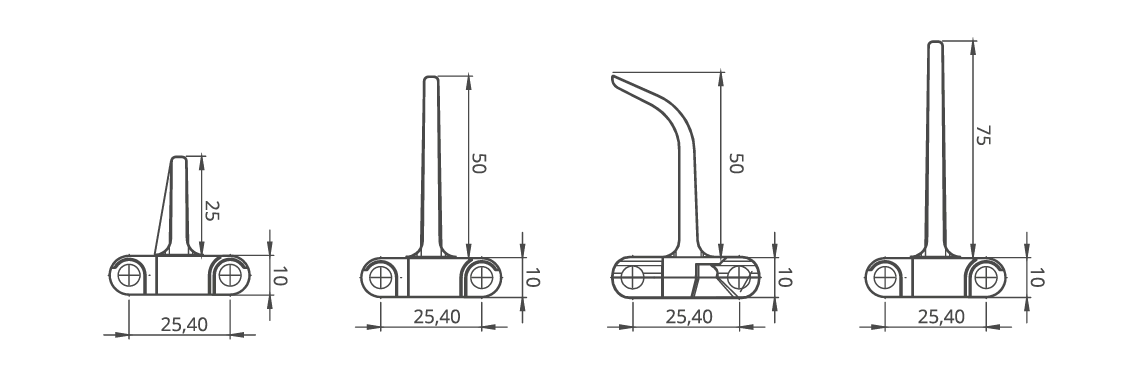

Aksesuarlar
| BANT MALZEMESİ | H | L | |||
|---|---|---|---|---|---|
| mm | inch | mm | inch | ||
| 25 | T | 25 | 0.98 | 100/150 | 3.94/5.90 |
| 50 | T | 50 | 1.97 | 100/150 | 3.94/5.90 |
| 100 | T | 100 | 3.94 | 100/150 | 3.94/5.90 |
| 50 | AT | 50 | 1.65 | 150/200 | 5.90/7,87 |
| 75 | AT | 75 | 2.95 | 150/200 | 5.90/7,87 |
| 100 | AT | 50 | 3.93 | 150/200 | 5.90/7,87 |

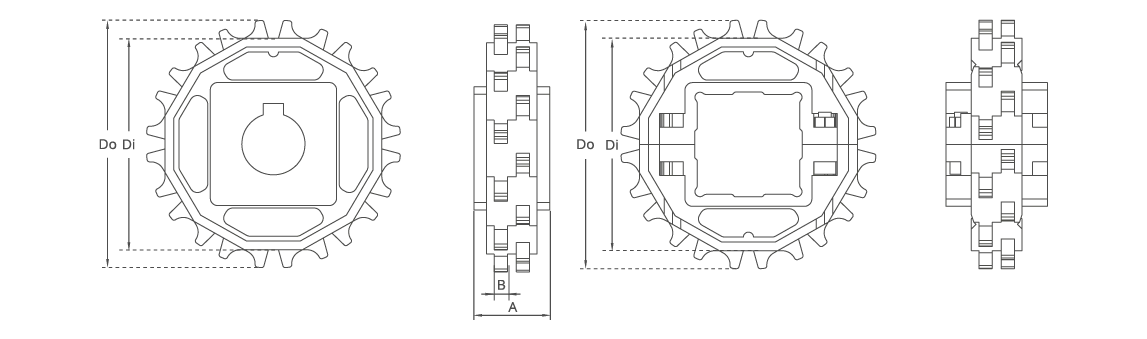

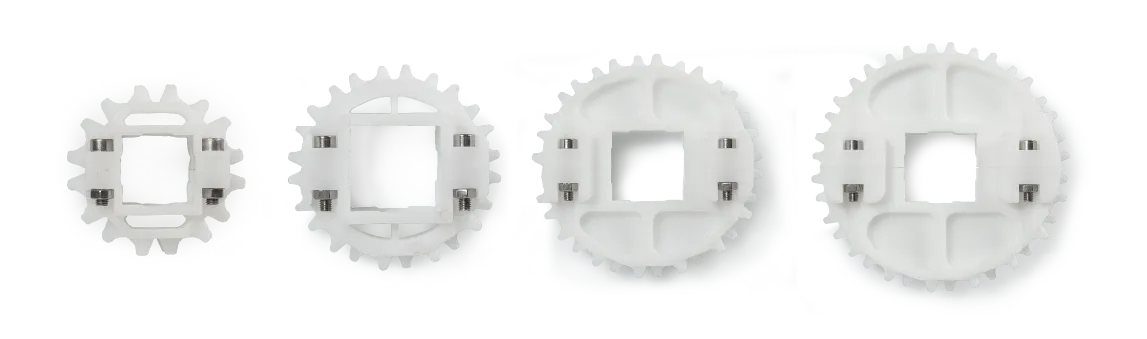

Dişliler
| DİŞLİ SAYISI | DİŞ ÜSTÜ
Ø DP | A1 | MERKEZ GENİŞİLİĞİ BL | KARE GÖBEKLER
Q | Ø YUVARLAK GÖBEKLER
R | STANDART MALZEME | ÜRETİM ŞEKLİ | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | inch | mm | inch | mm | inch | mm | inch | mm | inch | |||||
| İKİ PARÇA | 8 | 66.7 | 2.6 | 28.3 | 1.12 | 30 | 1.18 | 25 | 1 | POM | KALIPLI | |||
| TEK PARÇA | 10 | 82.5 | 3.3 | 36.3 | 1.43 | 30 | 1.18 | 40 | 1 / 1.5 | 30 | 1 | POM | KALIPLI | |
| İKİ PARÇA | 12 | 98.6 | 3.9 | 44.3 | 1.74 | 30 | 1.18 | 40 | 1 / 1.5 | 30 | 1 | POM | KALIPLI | |
| TEK PARÇA | 15 | 122.7 | 4,8 | 56.4 | 2.22 | 30 | 1.18 | 40 | 1 / 1.5 | 25 | 1 | POM | KALIPLI | |
| İKİ PARÇA | 16 | 130.8 | 5.2 | 60.4 | 2.38 | 30 | 1.18 | 40 | 1.5 | 30 | 1 | POM | KALIPLI | |
| İKİ PARÇA | 18 | 146.9 | 5.8 | 68.4 | 2.69 | 30 | 1.18 | 40 | 1.5 | 30 | 1 | POM | KALIPLI | |
| TEK PARÇA | 20 | 163.0 | 6.4 | 76.5 | 3.01 | 30 | 1.18 | 40 | 1.5 | 30-40 | 1 / 1.5 | POM | TALAŞLI | |

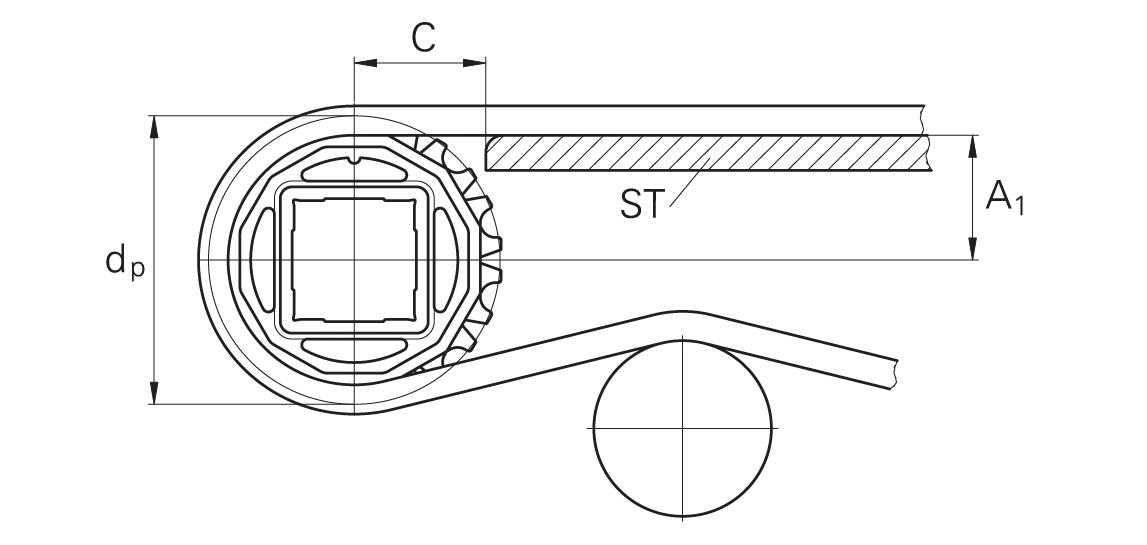

* Dişli ekseni ile kaydırıcı desteği ST arasındaki C mesafesi minimum 28 mm’dir (1,1”).

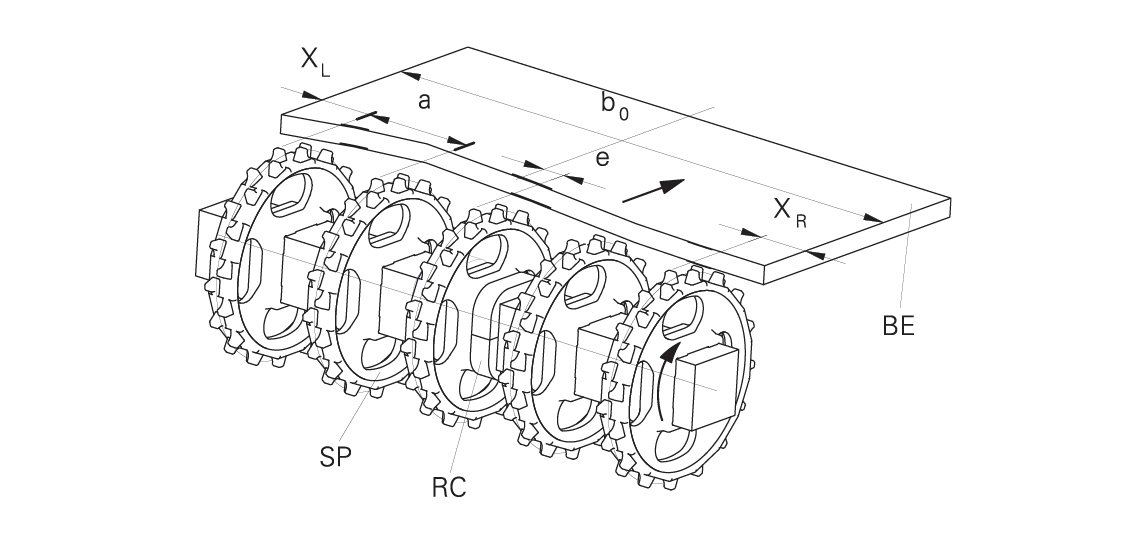

BE Bant
RC Dişli Tutucu
SP Dişli
b0 Bant Genişliği
