2500 Serisi
2515 Serisi
2505 Serisi
| Hatve | 25,4 mm / 1 inch |
| Bant Yüzeyi | Kapalı Düz Yüzey |
| Minimum Genişlik | 50 mm |
| Açıklık Oranı (%) | 0 |
| Profil | T25, T50, T75, T100, AT50, AT75, AT100 |
| Kenar Duvarı | 50 mm - 100 mm |
| Pim Çapı | Ø 5 mm kendinden kilitli |
| Onay | FDA ve EU |
| Kavis | Yok |
| Renk | Beyaz, Mavi |
| Temizlenebilirlik | İyi (Kötü Nokta Uyarısı) |
| Bant Kalınlığı | 10 mm |
| Bant Genişlik Ölçüleri | 50 mm ve katları olarak çoğalır |
Teknik Özellikler
| BANT MALZEMESİ | PP | PE | POM | |||
|---|---|---|---|---|---|---|
| PİM MALZEMESİ | PP | POM | PE | PP | PA | |
| Nominal Çekme Kuvveti (Fn) | N/m lb/ft | 18000 1233 | 18000 1233 | 9000 616 | 21500 1473 | 32000 2192 |
| Sıcaklık Dirençleri | °C °F | 5/105 40/220 | 5/93 40/200 | -70/65 -94/150 | 5/93 40/200 | -40/93 -40/200 |
| Bant Ağırlığı mB | kg/m² lb/sqft | 5.5 1.13 | 5.8 1.19 | 5.5 1.13 | 8.4 1.71 | 8.4 1.71 |
Standart Bant Genişlikleri
| mm (nom.) | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | etc. |
| inch (nom.) | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | etc. |

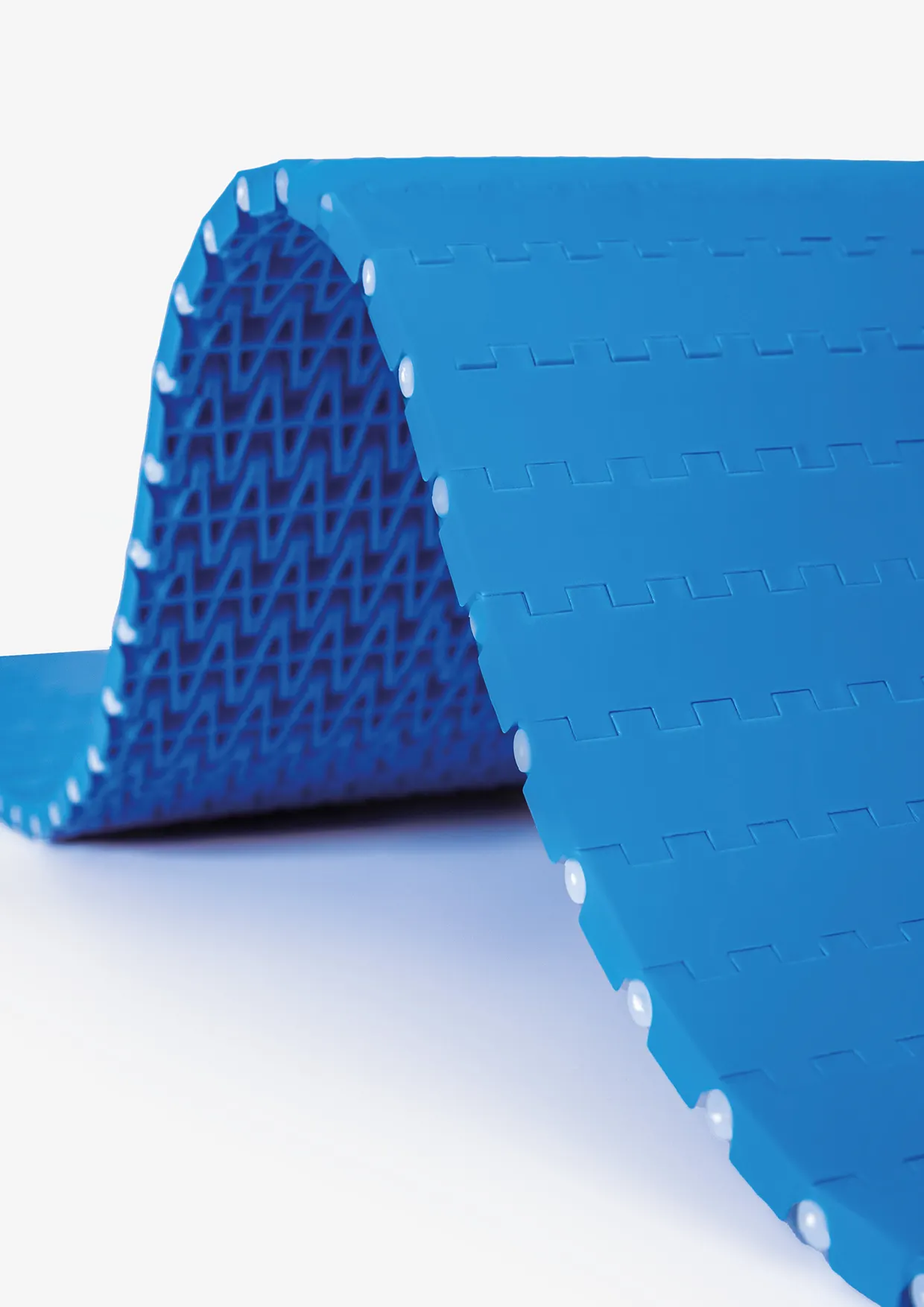

- 2505 Serisi modüler bantlar kapalı yüzey, çekme mukavemeti yüksek olup ağır yük taşımaya uygun bir banttır.
- İçecek sektöründe, palet çözme ve biriktirme(akümülasyon)konveyör uygulamaları
- Paketlenmiş ürün ve kutu taşıma konveyör uygulamaları
- Eğimli konveyör uygulamaları
- Kırmızı ve beyaz et sektöründe genel amaçlı ve seçme konveyör uygulamaları
- Deniz ürünleri sektöründe genel amaçlı taşıma, seçme, kontrol ve yıkama uygulamaları
- Meyve ve sebze sektöründe genel amaçlı taşıma,seçme ve yıkama konveyör uygulamaları
- Şişe taşıma ve dolum sektöründe akümülasyon paletleme ve palet çözme konveyör uygulamaları
- Lastik üretim hatları konveyör uygulamaları
- Lojistik sektöründe konveyör uygulamaları
- Oluklu mukavva üretim hatları konveyör uygulamalarında kullanılır.Konveyör uygulamalarıkonveyör uygulamaları
- Yüksek aşınma mukavemeti
- Güçlü ve çift yönlü çalışabilme
Aksesuarlar
| BANT MALZEMESİ | H | L | |||
|---|---|---|---|---|---|
| mm | inch | mm | inch | ||
| 25 | T | 25 | 0.98 | 100/150 | 3.94/5.90 |
| 50 | T | 50 | 1.97 | 100/150 | 3.94/5.90 |
| 100 | T | 100 | 3.94 | 100/150 | 3.94/5.90 |
| 50 | AT | 50 | 1.65 | 150/200 | 5.90/7,87 |
| 75 | AT | 75 | 2.95 | 150/200 | 5.90/7,87 |
| 100 | AT | 50 | 3.93 | 150/200 | 5.90/7,87 |
Dişliler
| DİŞLİ SAYISI | DİŞ ÜSTÜ
Ø DP | A1 | MERKEZ GENİŞİLİĞİ BL | KARE GÖBEKLER
Q | Ø YUVARLAK GÖBEKLER
R | STANDART MALZEME | ÜRETİM ŞEKLİ | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | inch | mm | inch | mm | inch | mm | inch | mm | inch | |||||
| İKİ PARÇA | 8 | 66.7 | 2.6 | 28.3 | 1.12 | 30 | 1.18 | 25 | 1 | POM | KALIPLI | |||
| TEK PARÇA | 10 | 82.5 | 3.3 | 36.3 | 1.43 | 30 | 1.18 | 40 | 1 / 1.5 | 30 | 1 | POM | KALIPLI | |
| İKİ PARÇA | 12 | 98.6 | 3.9 | 44.3 | 1.74 | 30 | 1.18 | 40 | 1 / 1.5 | 30 | 1 | POM | KALIPLI | |
| TEK PARÇA | 15 | 122.7 | 4,8 | 56.4 | 2.22 | 30 | 1.18 | 40 | 1 / 1.5 | 25 | 1 | POM | KALIPLI | |
| İKİ PARÇA | 16 | 130.8 | 5.2 | 60.4 | 2.38 | 30 | 1.18 | 40 | 1.5 | 30 | 1 | POM | KALIPLI | |
| İKİ PARÇA | 18 | 146.9 | 5.8 | 68.4 | 2.69 | 30 | 1.18 | 40 | 1.5 | 30 | 1 | POM | KALIPLI | |
| TEK PARÇA | 20 | 163.0 | 6.4 | 76.5 | 3.01 | 30 | 1.18 | 40 | 1.5 | 30-40 | 1 / 1.5 | POM | TALAŞLI | |
* Dişli ekseni ile kaydırıcı desteği ST arasındaki C mesafesi minimum 28 mm’dir (1,1”).
BE Bant
RC Dişli Tutucu
SP Dişli
b0 Bant Genişliği
