5000 Serisi
5081 Serisi
5080 Serisi
| Hatve | 50,8 |
| Bant Yüzeyi | Kapalı Yüzey |
| Minimum Genişlik | 76,2 mm |
| Açıklık Oranı (%) | 0 |
| Profil | T25, T50, T75, T100 |
| Kenar Duvarı | Yok |
| Pim Çapı | Ø 7 mm kendinden kilitli |
| Onay | FDA ve EU |
| Kavis | Yok |
| Renk | Beyaz, Mavi |
| Temizlenebilirlik | Çok İyi |
| Bant Kalınlığı | 16 mm |
| Bant Genişlik Ölçüleri | 76,2 mm ve katları olarak çoğalır |
Teknik Özellikler
| BANT MALZEMESİ | POM | POM | POM | PP | PP | PE | PE | |
|---|---|---|---|---|---|---|---|---|
| PİM MALZEMESİ | PA | POM | PE | PP | POM | POM | PE | |
| Nominal Çekme Kuvveti (Fn) | N/m lb/ft | 30000 2055 | 30000 2055 | 18000 1233 | 18000 1233 | 18000 1233 | 10000 685 | 10000 685 |
| Sıcaklık Dirençleri | °C °F | -40 / +93 -40 / +200 | -40 / +93 -40 / +200 | -40 / +65 -40 / +150 | +5 / +105 +40 / +220 | +5 / +105 +40 / +220 | -40 / +65 +40 / +150 | -70 / +65 -50 / +150 |
| Bant Ağırlığı mB | kg/m² lb/sqft | 13.5 2.77 | 13.5 2.77 | 13.5 2.77 | 9.0 1.85 | 9.0 1.85 | 9.4 1.93 | 9.4 1.93 |
Standart Bant Genişlikleri
| mm (nom.) | 76,2 | 152,4 | 228,6 | 304,8 | 381 | 457,2 | 533,4 | 609,6 | 685,8 | 762 | 838,2 | 914,4 | 990,6 | 1066,8 | etc. |
| inch (nom.) | 3 | 6 | 9 | 12 | 15 | 18 | 21 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | etc. |

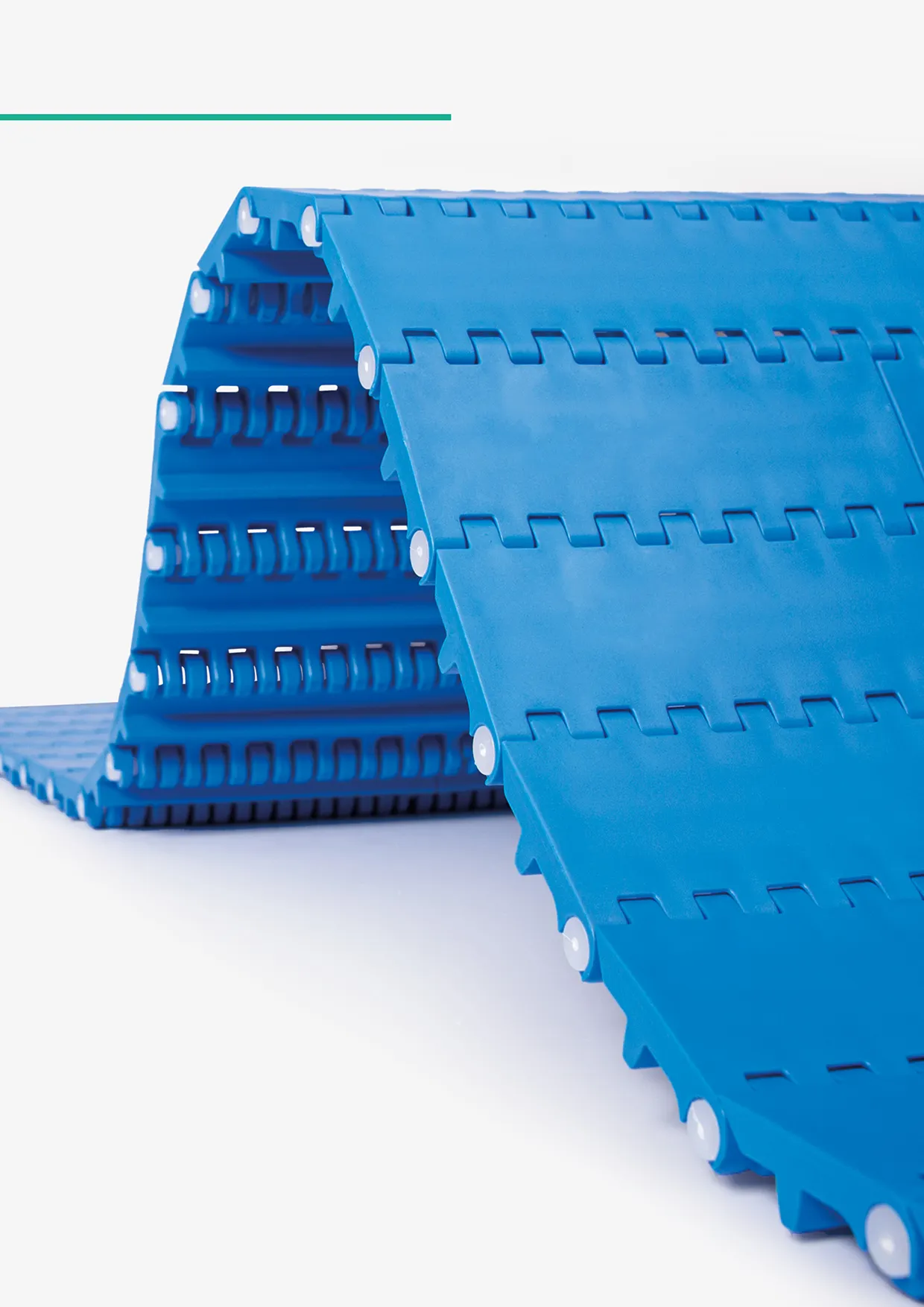

- 5080 Serisi modüler bantlar değişik bir çok sektörde çeşitli amaçlar ile kullanıma uygundur.
- Kırmızı ve beyaz et sektöründe genel amaçlı taşıma ve eleme konveyörleri.
- Deniz ürünleri sektöründe genel taşıma amaçlı, seçme, kontrol, glaze,trim, kafa kesme ve yıkama konveyörleri, elevatörler, soğutma ve dondurma hatları
- Meyve ve sebze sektöründe genel amaçlı taşıma,yıkama,seçme ve paketleme, blanşör uygulamaları
- Fabrikalarda montaj hatları
- Paketleme hatları
- Ekmek sektöründe tava taşıma ve paketleme
- Kırmızı ve beyaz et sektöründe genel taşıma,kemik çıkarma, kesim hatları
- Patates işleme hatları
- Gıda sektöründe çok amaçlı kurutma konveyörleri.
- Unlu mamüller sektöründe soğutmave paketleme konveyörlerinde.
- Zeytin sektöründe çok çeşitli konveyör uygulamalarında kullanılır.
- Yapısı itibari ile çok güçlüdür.
- Ürün temas yüzeyi düşük olup açık yüzeyi sayesinde kolay temizlenebilir.

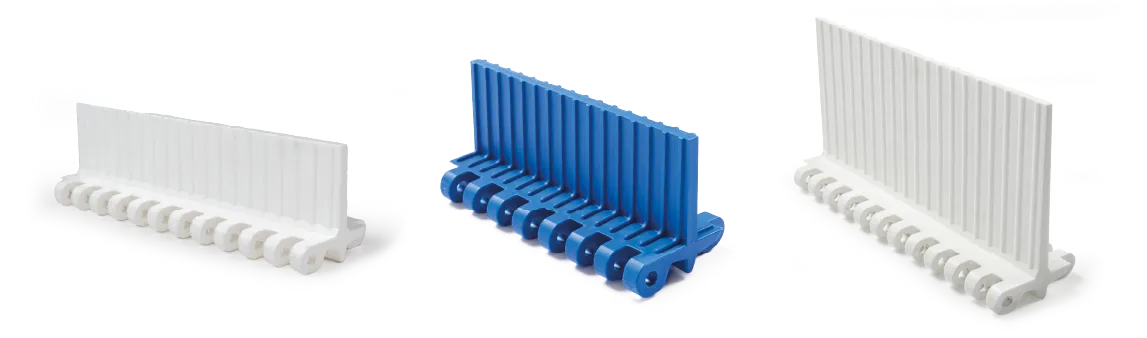

Aksesuarlar

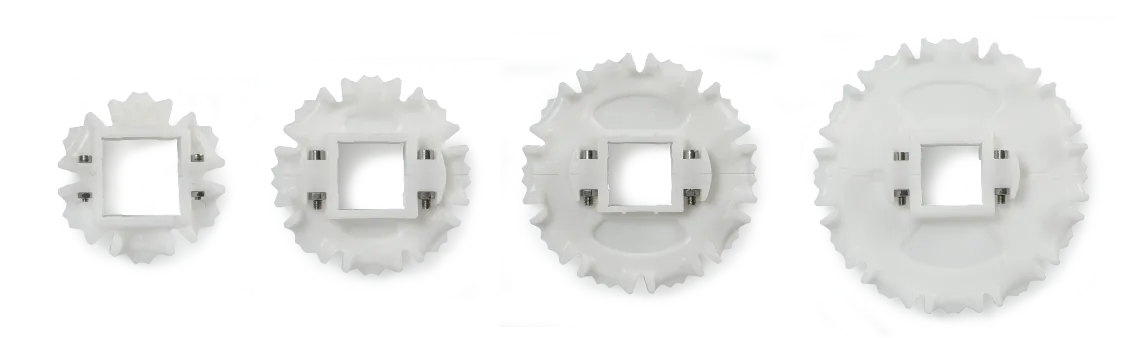

Dişliler
| DİŞLİ SAYISI | Di mm/inch | Do mm/inch | B mm/inch | A mm/inch | Square Bore (Q) mm/inch | Round Bore (R) mm/inch | ÜRETİM ŞEKLİ | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Square Type (Q | Round Type (R) | |||||||||
| Z6 | 72,9 / 2.87 | 90,2 / 3.54 | 30,0 / 1.18 | 35 / 1.37 | 40 | 1.5 | 25-30 | 1-1.25 | KALIPLI İMALAT-POM | TALAŞLI İMALAT |
| Z8 | 107,1 / 4.22 | 124,6 / 4.91 | 30,0 / 1.18 | 35 / 1.37 | 40 | 1.5 | 25-30 | 1-1.25 | KALIPLI İMALAT-POM | TALAŞLI İMALAT |
| Z10 | 141,6 / 5.57 | 158,2 / 6.22 | 30,0 / 1.18 | 35 / 1.37 | 40 | 1.5 | 30 | 1.25 | KALIPLI İMALAT-POM | TALAŞLI İMALAT |
| Z12 | 174,6 / 6.87 | 191,1 / 7.52 | 30,0 / 1.18 | 35 / 1.37 | 40 | 1.5 | 30 | 1.25 | KALIPLI İMALAT-POM | TALAŞLI İMALAT |
* İsteğe göre diğer dişli ve göbek ölçüleri de talaşlı olarak üretilmektedir.
*Kalıplı İmalat Dişlilerimiz iki parçadır.
Sürtünme Destek Sistemi
Mühendislik Teknik Bilgisi
Konveyör Tahrik Çevresi Boyutları
| Sprockets Description | A | B | C | E | X | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Pitch Diameter | No.Teeth | Range (Bottom to Top) | ||||||||||
| mm | inch | mm | inch | mm | inch | mm | inch | mm | inch | mm | inch | |
| 82 | 3.23 | 6 | 41,6 | 1.70 | 43,8 | 1.72 | 74,3 | 2.92 | 69,3 | 2.73 | 16,0 | 0.63 |
| 116 | 4.57 | 8 | 59,4 | 2.34 | 52,7 | 2.08 | 107,4 | 4.23 | 85,4 | 3.36 | 16,0 | 0.63 |
| 150 | 5.91 | 10 | 75,3 | 2.89 | 60,5 | 2.38 | 140,3 | 5.52 | 101,3 | 3.99 | 16,0 | 0.63 |
| 183,6 | 7.23 | 12 | 92,8 | 3.65 | 65,5 | 2.58 | 174,6 | 6.87 | 118,8 | 4.68 | 16,0 | 0.63 |
