2500 Serisi – Modüler Bant Sistemleri – Temodül

Açıklama

Teknik Özellikler

BANT MALZEMESİ		PP	PE	POM
PİM MALZEMESİ		PP	PE	PP	PA
Nominal Çekme Kuvveti (Fn)	N/m lb/ft	14000 959	8000 548	16000 1096	21900 1500
Sıcaklık Dirençleri	°C °F	5/105 40/220	-70/65 -94/150	5/93 40/200	-40/93 -40/200
Bant Ağırlığı m_B	kg/m² lb/sqft	5.4 1.11	5.7 1.17	7.8 1.60	7.8 1.60

Standart Bant Genişlikleri

mm (nom.)	50	100	150	200	250	300	350	400	450	500	550	600	650	700	etc.
inch (nom.)	2	4	6	8	10	12	14	16	18	20	22	24	26	28	etc.

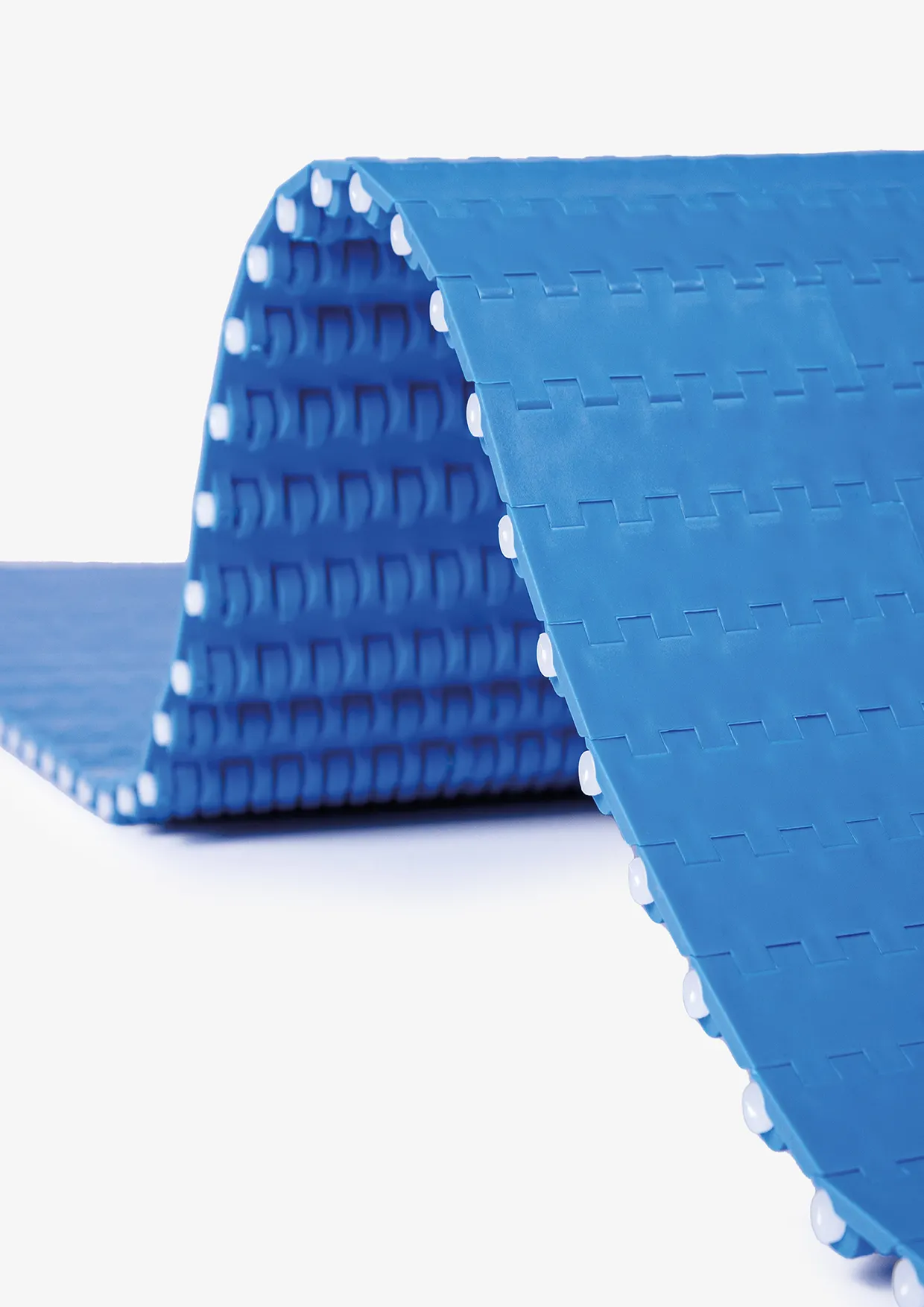

2500 serisi modüler bantlar temizlenebilir özelliği çok iyi olan bir banttır.
Kırmızı ve beyaz et sektöründe çıplak ürün taşımada kullanılan bir banttır.

Deniz ürünleri sektöründe genel amaçlı taşıma, seçme, kontrol, tartma ve sınıflandırma konveyörler.

Aksesuarlar

TIP TYPE		H		L
		mm	inch	mm	inch
25	T	25	0.98	100/150	3.94/5.90
50	T	50	1.97	100/150	3.94/5.90
100	T	100	3.94	100/150	3.94/5.90
50	AT	50	1.65	150/200	5.90/7,87
75	AT	75	2.95	150/200	5.90/7,87
100	AT	50	3.93	150/200	5.90/7,87

Dişliler

	DİŞLİ SAYISI		DİŞ ÜSTÜ Ø D_P		A₁		MERKEZ GENİŞİLİĞİ B_L		KARE GÖBEKLER Q		Ø YUVARLAK GÖBEKLER R		STANDART MALZEME	ÜRETİM ŞEKLİ
			mm	inch	mm	inch	mm	inch	mm	inch	mm	inch
İKİ PARÇA	8		66.7	2.6	28.3	1.12	30	1.18	25	1			POM	KALIPLI
TEK PARÇA	10		82.5	3.3	36.3	1.43	30	1.18	40	1 / 1.5	30	1	POM	KALIPLI
İKİ PARÇA	12		98.6	3.9	44.3	1.74	30	1.18	40	1 / 1.5	30	1	POM	KALIPLI
TEK PARÇA	15		122.7	4,8	56.4	2.22	30	1.18	40	1 / 1.5	25	1	POM	KALIPLI
İKİ PARÇA	16		130.8	5.2	60.4	2.38	30	1.18	40	1.5	30	1	POM	KALIPLI
İKİ PARÇA	18		146.9	5.8	68.4	2.69	30	1.18	40	1.5	30	1	POM	KALIPLI
TEK PARÇA	20		163.0	6.4	76.5	3.01	30	1.18	40	1.5	30-40	1 / 1.5	POM	TALAŞLI

* Dişli ekseni ile kaydırıcı desteği ST arasındaki C mesafesi minimum 28 mm’dir (1,1”).

BE Bant
RC Dişli Tutucu
SP Dişli
b₀Bant Genişliği
